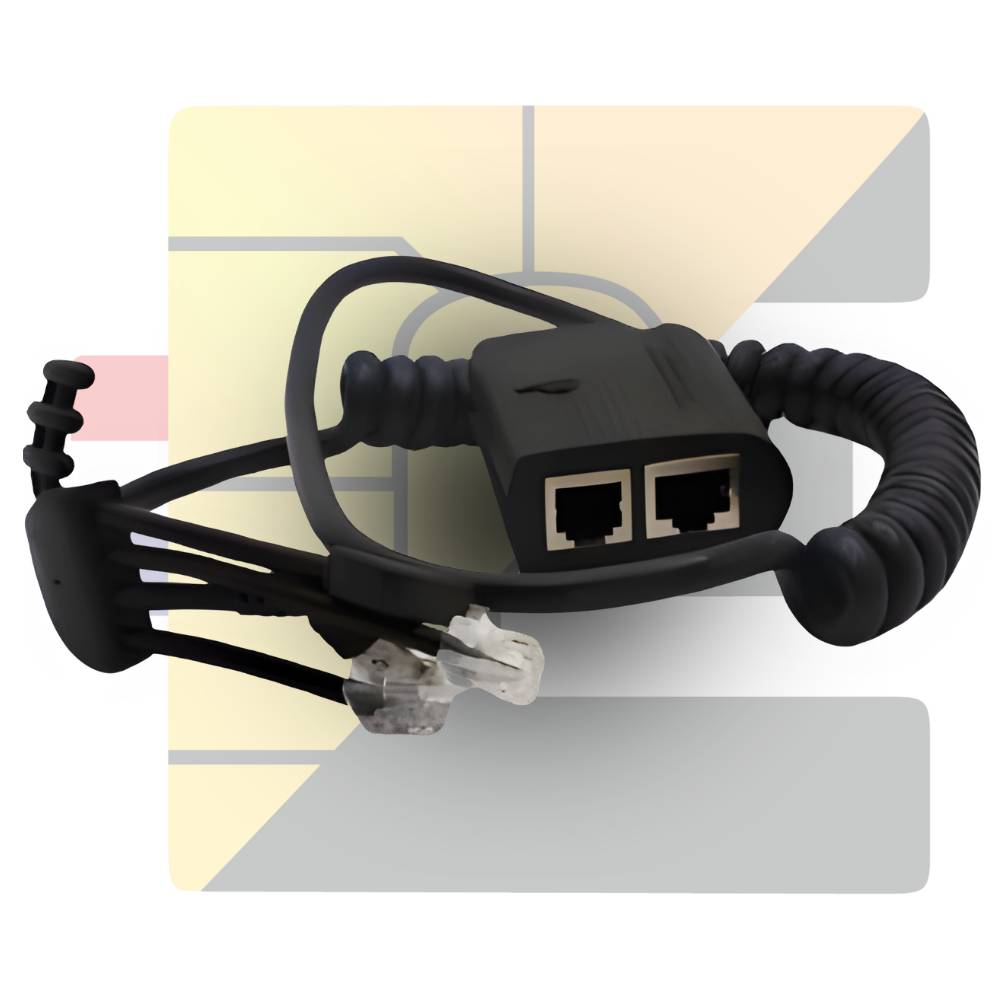

Noix de connexion pour Ingenico Desk 5000
Cordon de connexion permettant le fonctionnement d'un Ingenico Desk 5000 : 1LS

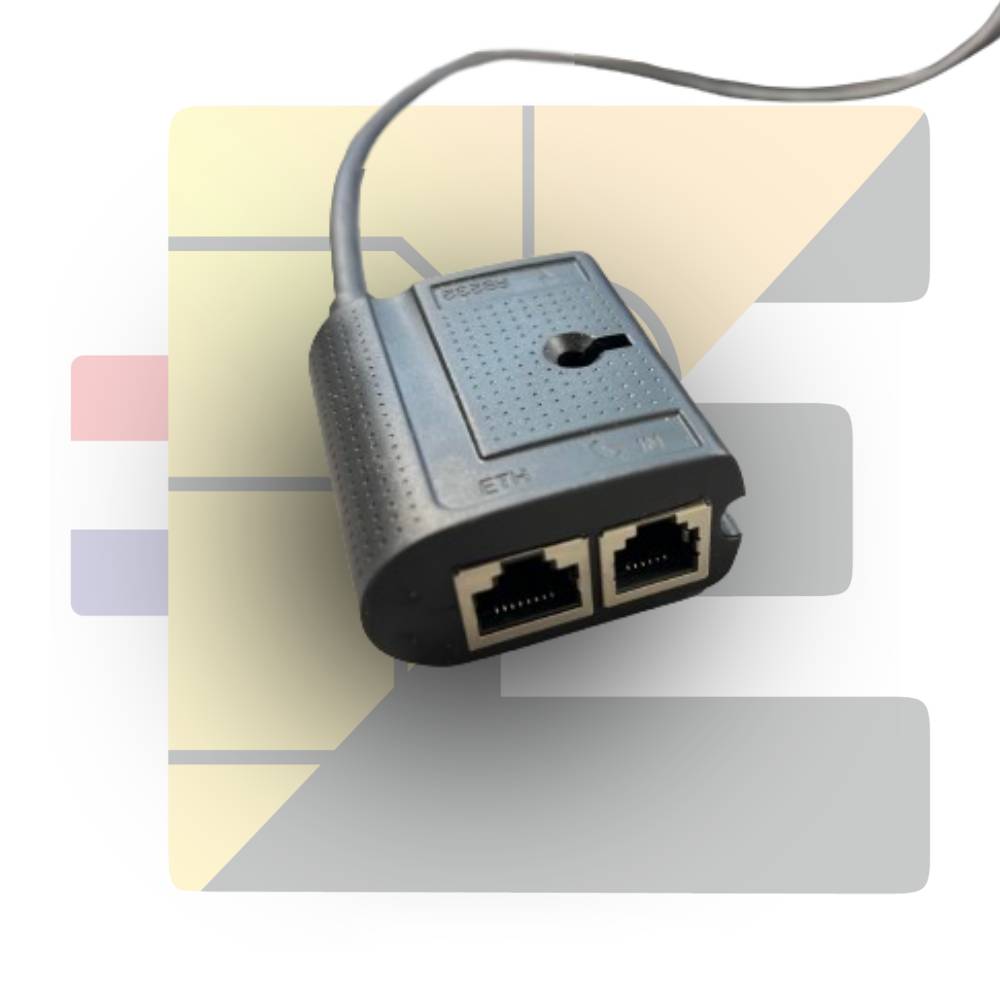

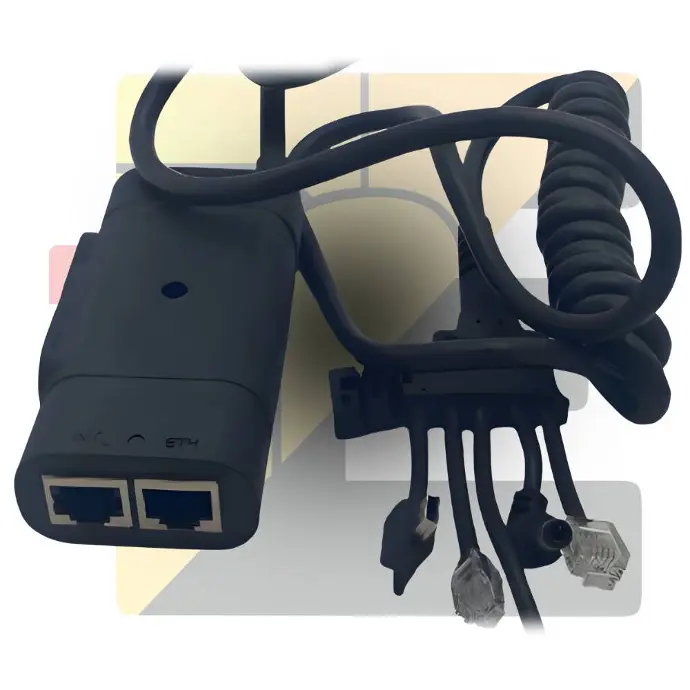

La noix de connexion est équipée de 4 connecteurs femelles (x1 port Ethernet RJ45, x1 Téléphone (RJ11), x1 ou x2 port COM liaison série, x1 Alimentation interne)
Modèle constructeur Ingenico : Magic Box
Comment choisir la bonne version de la MagicBox pour le terminal Ingenico Desk 5000 :
Dans un premier temps il est important de comprendre la différence entre les deux versions du terminal Ingenico Desk 5000, il existe deux versions différentes :
- Une version x1LS : x1 Liaison série
- Une version x2LS : x2 Liaisons série
(Liaison série généralement appelée : Port COM et signalé par ma mention "RS232")
Comment reconnaitre une version 1LS ou 2LS ?

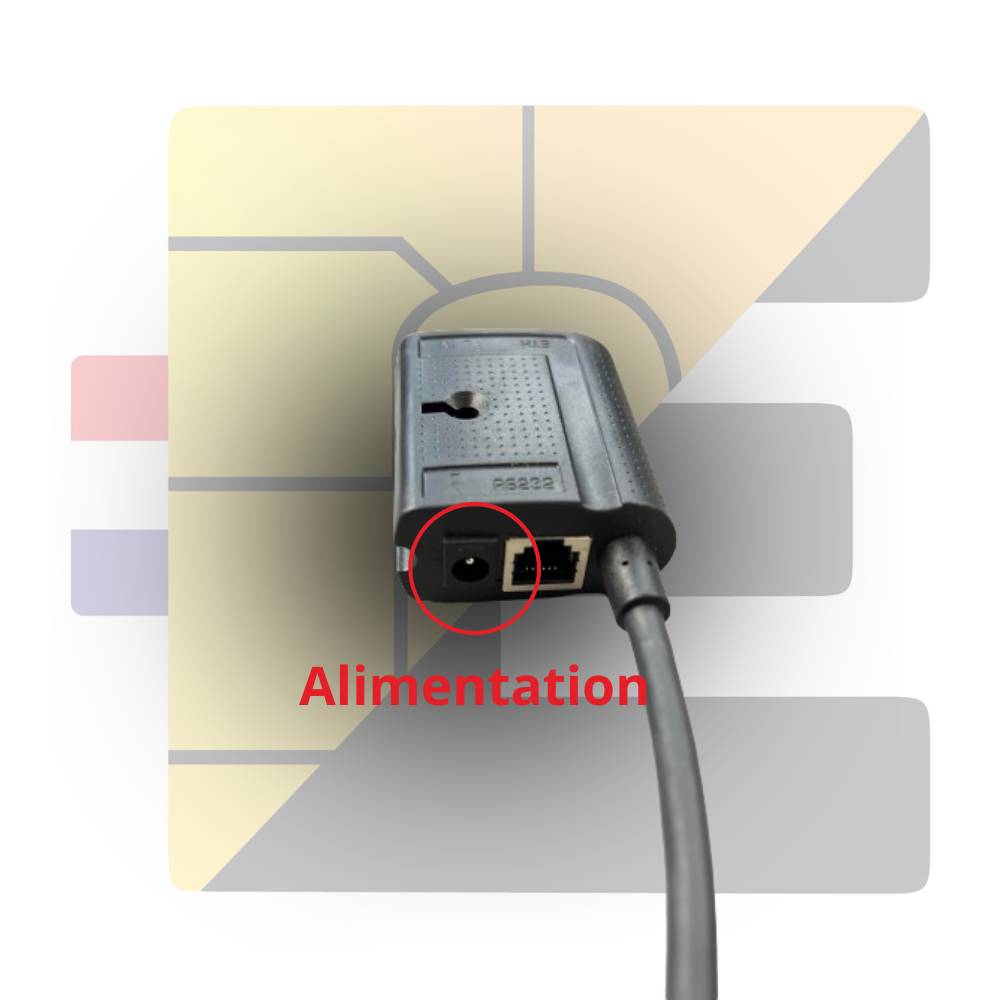

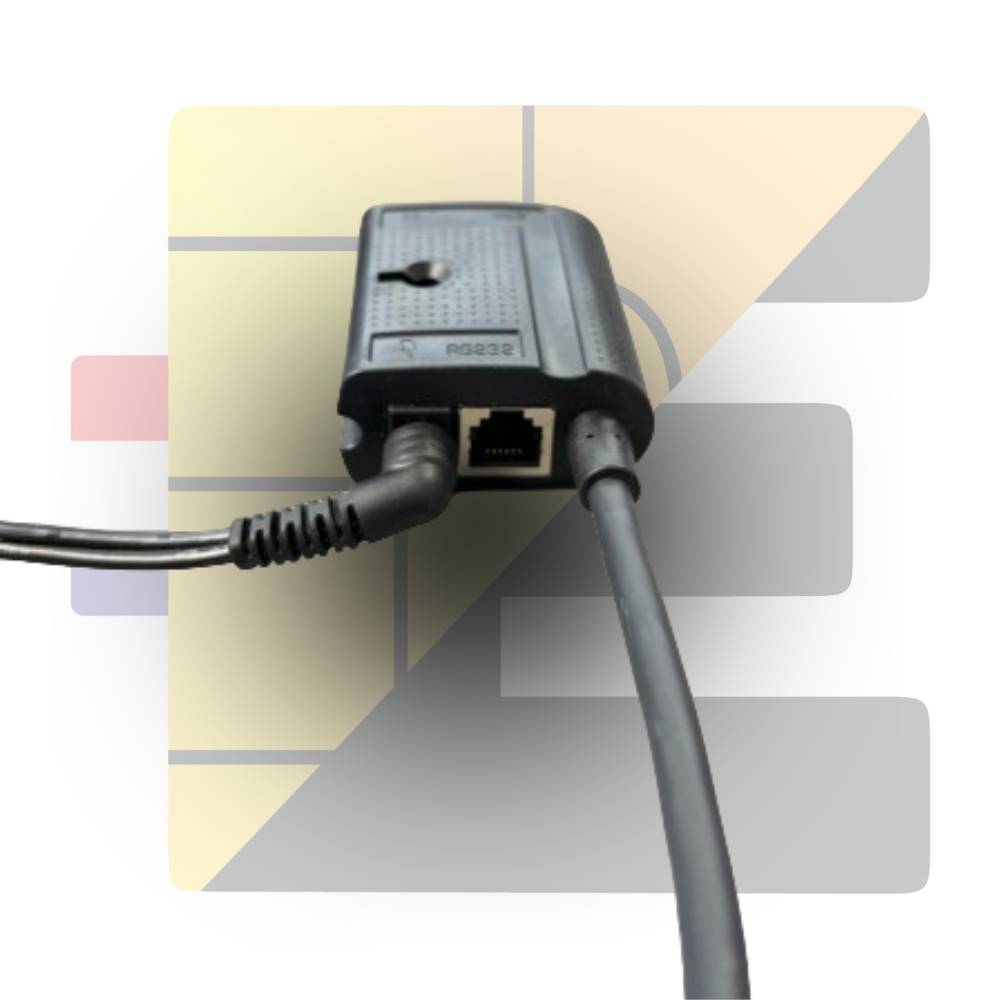

Si vous possédez un Ingenico Desk 1LS : votre noix de connexion est plus petite et ne possède qu'un seul Port COM RS232 situé à droite de la prise Jack permettant l'alimentation de l'appareil.
Si vous possédez un Ingenico Desk 2LS : votre noix de connexion est plus grande et possède x2 Ports COM RS232 :
- Le 1er situé à côté du Jack permettant l'alimentation de l'appareil (nommé COM0)
- Le 2ème situé à côté du cordon principal reliant le TPE (nommé COM2)
À quoi servent les Liaisons séries sur un TPE ?
Les Ports COM (Liaisons séries) peuvent servir à connecter des accessoires tel qu'un Lecteur éditeur de chèque tel que le Ingenico i2200 mais aussi à effectuer une liaison avec un logiciel de caisse enregistreuse.
Il est préférable de remplacer la MagicBox (noix de connexion) en cas de problème d'alimentation, problème de communication avec une liaison caisse via un port COM, ou même en cas de problème de communication réseau... Il est important de comprendre que la MagicBox c'est le noyaux central du terminal de paiement.
